隨著建筑行業(yè)的快速發(fā)展以及節(jié)能設計標準的不斷提高，保溫材料已經(jīng)成為建筑材料中重要的組成部分。目前建筑保溫材料按燃燒性能主要分A級、B級（含B1、B2級）兩大類，A級材料種類較為繁雜，而B級材料多為聚苯板。本期重點介紹4種常見的聚苯板的主要技術(shù)參數(shù)及優(yōu)缺點。
1、模塑聚苯板（EPS）

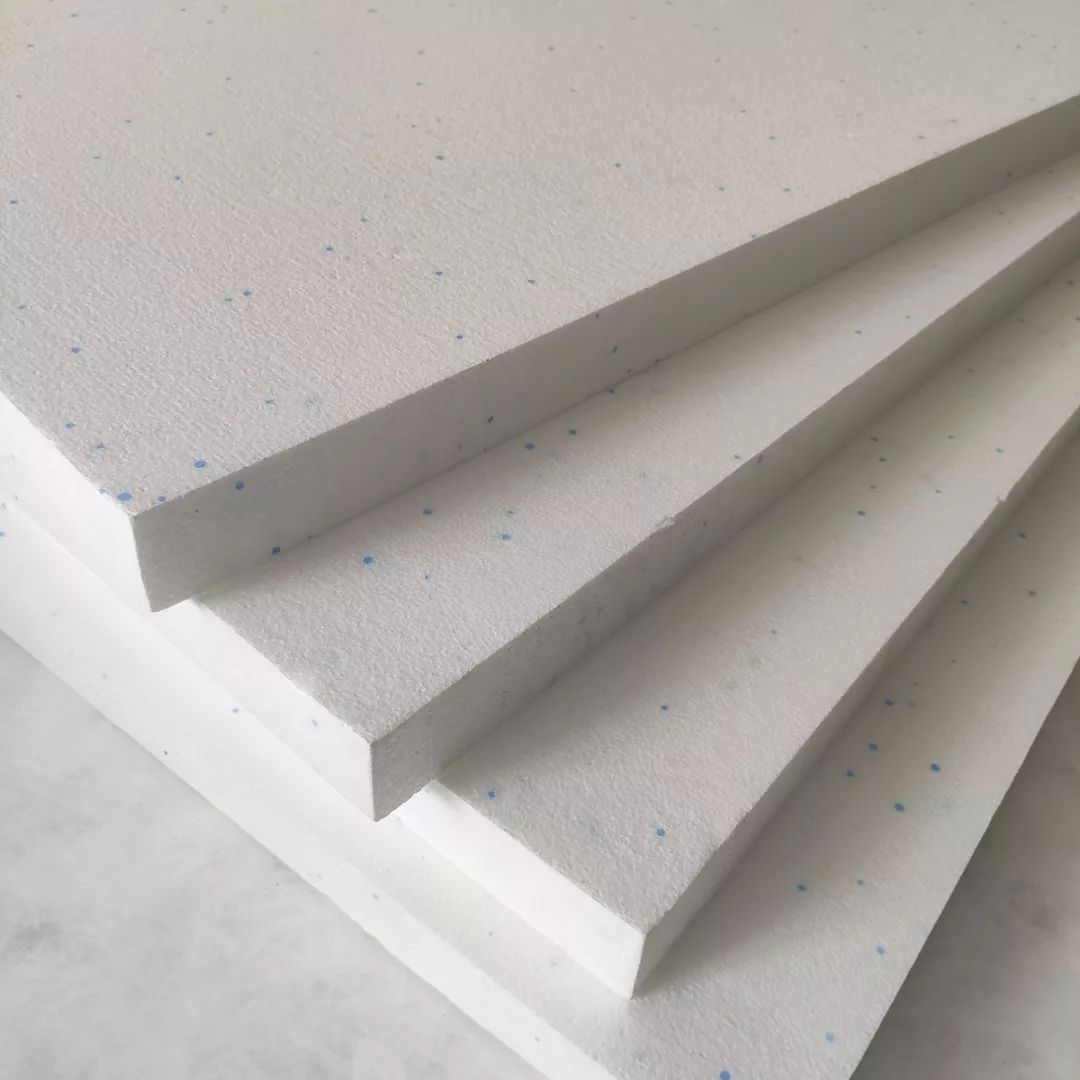

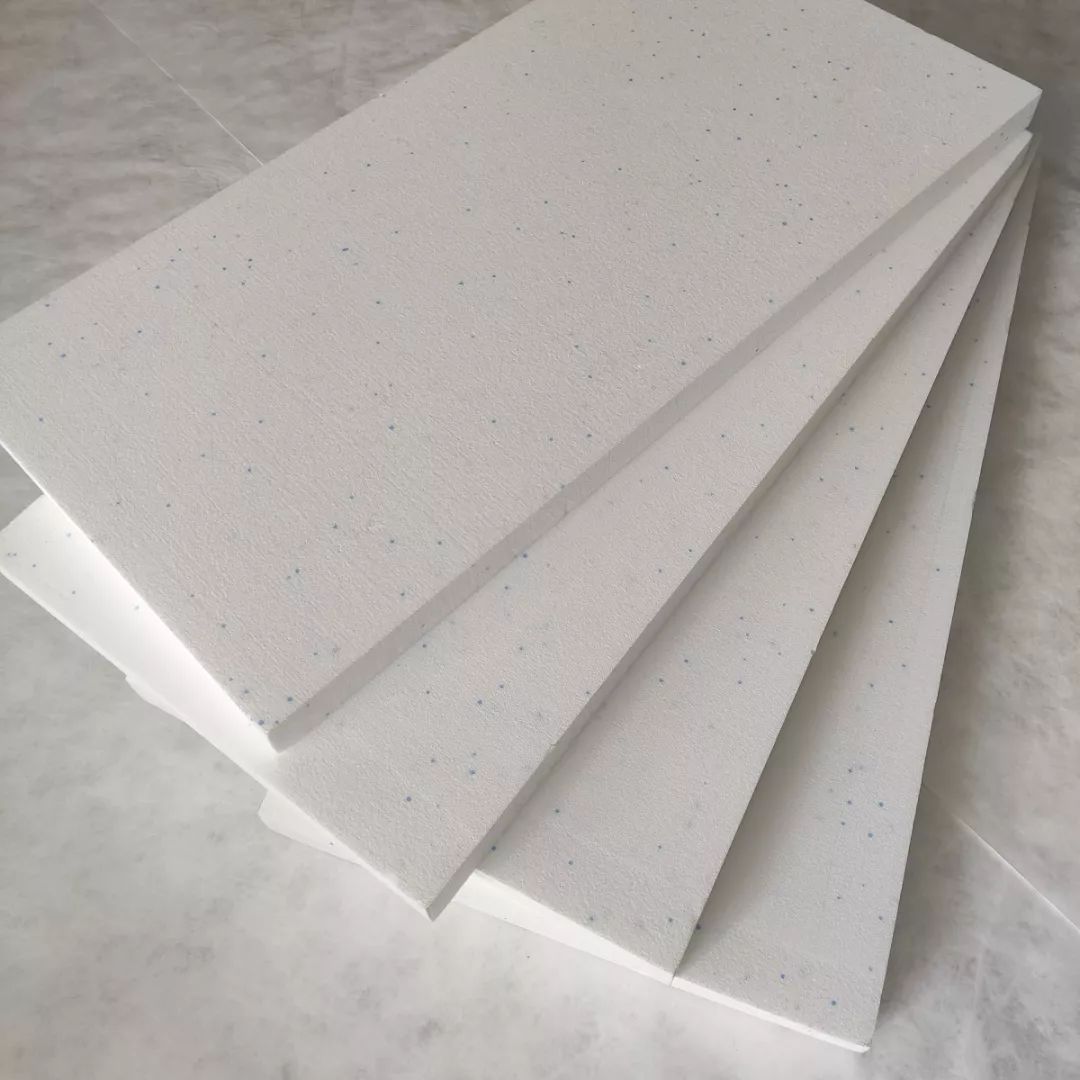

模塑聚苯乙烯泡沫板（EPS）是以含有揮發(fā)性液體發(fā)泡劑的可發(fā)性聚苯乙烯珠粒為原料，經(jīng)加熱發(fā)泡后在模具中加熱成型的保溫板材，具有質(zhì)輕、隔熱、隔音、耐低溫等特點。

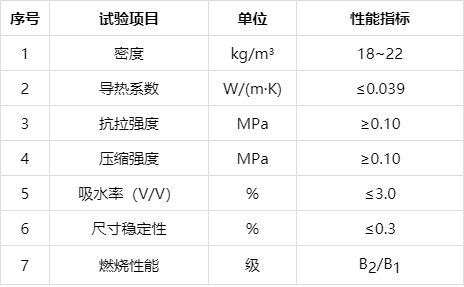

模塑聚苯板（EPS）主要技術(shù)參數(shù)
執(zhí)行標準：GB/T 29906-2013《模塑聚苯板薄抹灰外墻外保溫系統(tǒng)》
優(yōu)點
保溫隔熱性能較好；
容重低，對建筑負荷影響??；
國內(nèi)應用時間久，工藝技術(shù)成熟；
原料易得，價格低廉；
耐久性好，耐低溫性能強。
缺點
熔點低，環(huán)境溫度超過75℃易軟化；
長時間受紫外線照射，材料易老化并呈現(xiàn)脆性；
熱塑型材料，燃燒時熔融滴落，易引燃其它物質(zhì)。
此外，由于普通模塑聚苯板加工工藝簡單，易被小作坊模仿生產(chǎn)，質(zhì)量難以保障，運輸?shù)焦さ噩F(xiàn)場的產(chǎn)品，常常偷工減料，以次充好。且導熱系數(shù)相對于有機保溫材料，仍然屬于偏高類型。

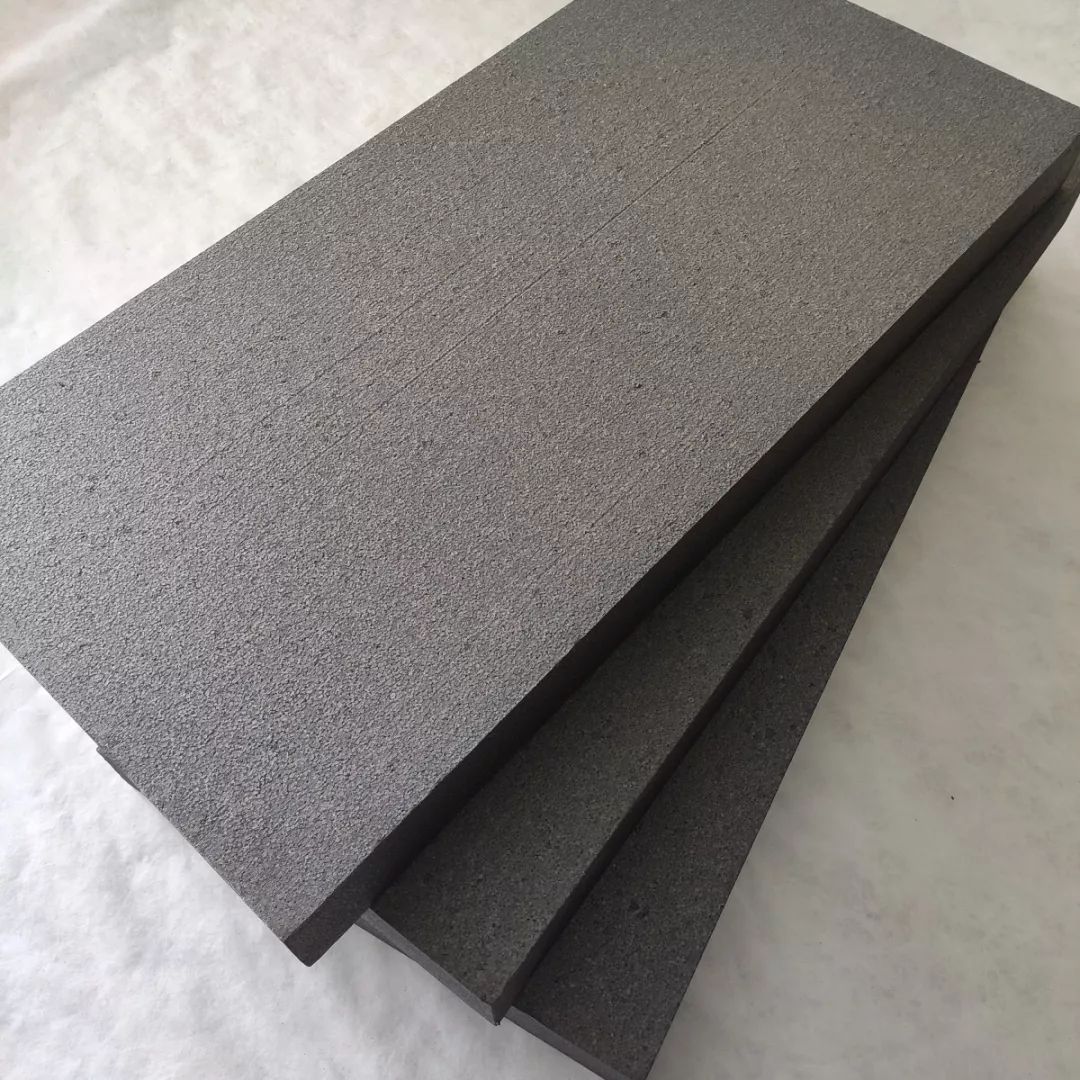

2、石墨改性聚苯板（SEPS）

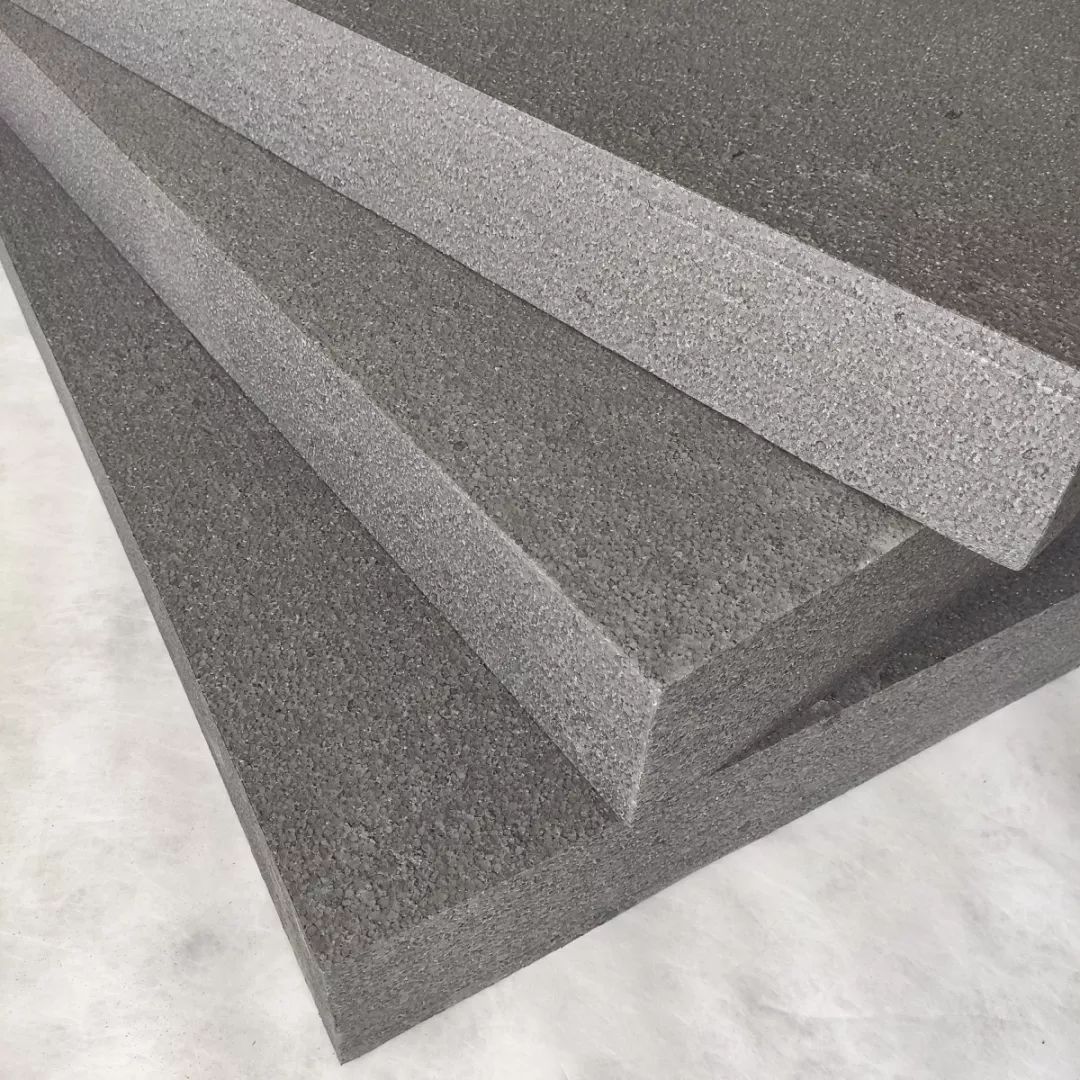

石墨改性模塑聚苯板是以進口石墨改性聚苯乙烯為原料，模具中加熱制造成的保溫板材，分散在聚苯乙烯中的納米級片狀石墨粒子具有對紅外線反射效果，可有效降低長波輻射，降低保溫板材的導熱系數(shù)。

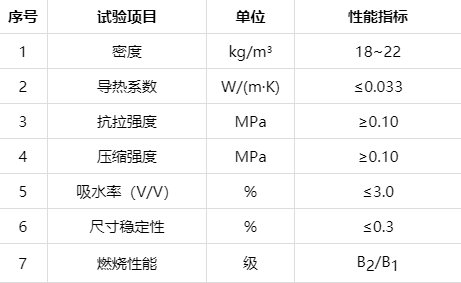

石墨改性聚苯板（SEPS）主要技術(shù)參數(shù)
執(zhí)行標準：GB/T 29906-2013《模塑聚苯板薄抹灰外墻外保溫系統(tǒng)》
石墨改性聚苯板（SEPS）除了具備普通模塑聚苯板（EPS）的所有性能外，還具有以下特點：
優(yōu)點
防火性能達到難燃型B1級，而普通EPS較難達到這一指標；
絕熱能力更強，較普通EPS提高30%；
同等效果成本更低；
更具生態(tài)效率，減輕環(huán)境負擔。
缺點
同普通模塑聚苯板。
此外，石墨改性聚苯板原料廠家較普通模塑聚苯板少，質(zhì)量可靠性高。

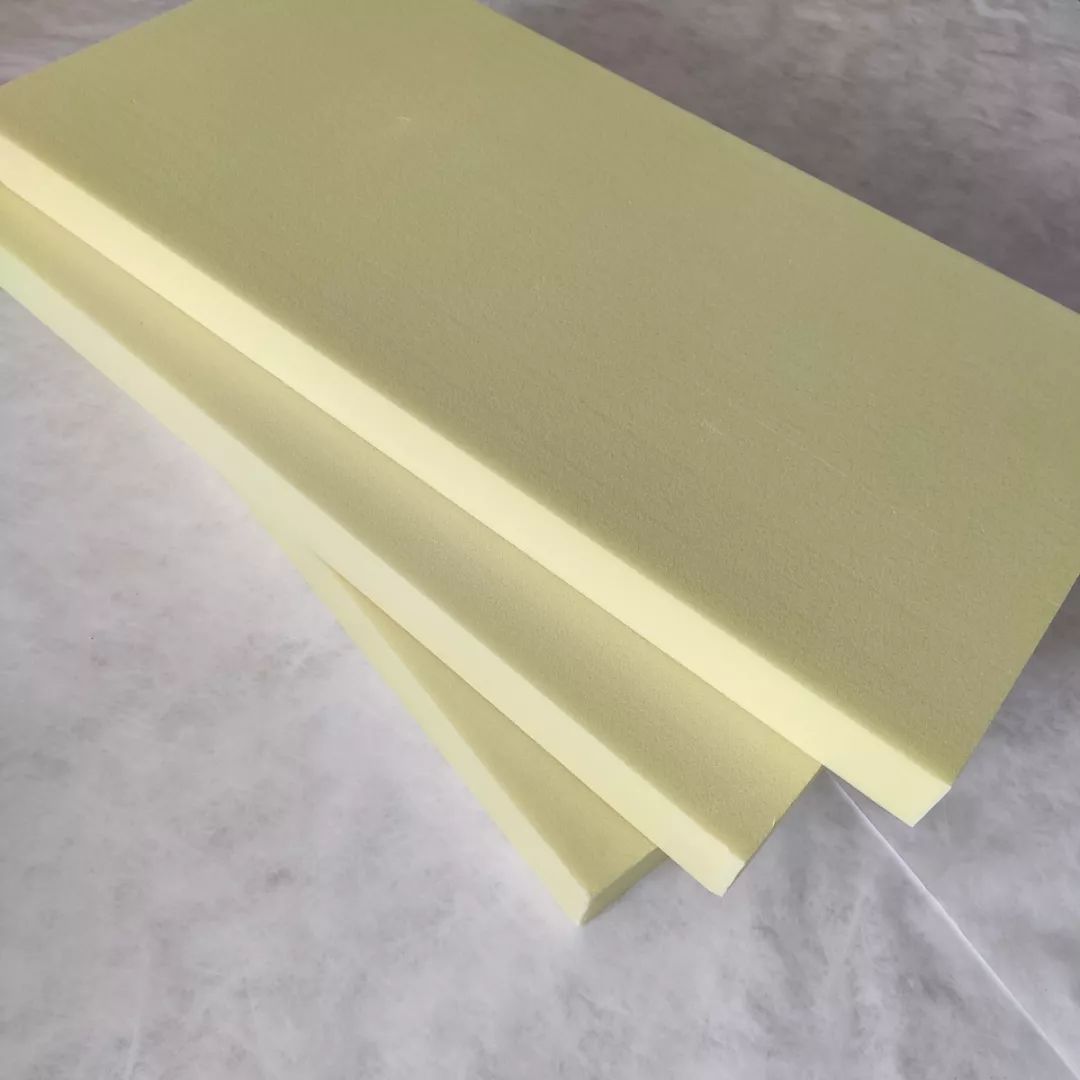

3、擠塑聚苯板（XPS）

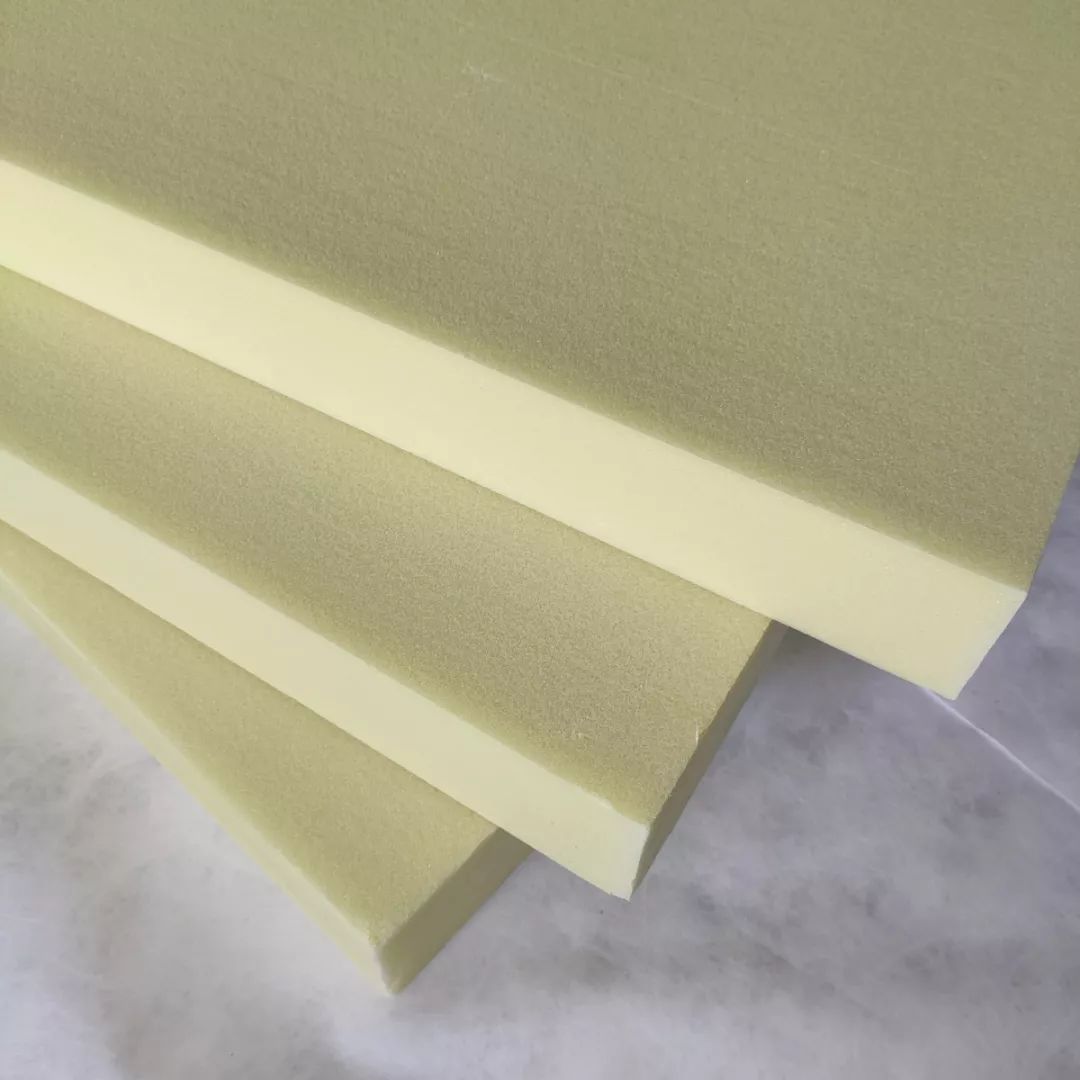

擠塑板是以聚苯乙烯樹脂輔以聚合物在加熱混合的同時，注入催化劑，而后擠塑壓出連續(xù)性閉孔發(fā)泡的硬質(zhì)泡沫塑料板，其內(nèi)部為獨立的密閉式氣泡結(jié)構(gòu)。
擠塑聚苯板（XPS）主要技術(shù)參數(shù)
執(zhí)行標準：GB/T 30595-2014《擠塑聚苯板(XPS)薄抹灰外墻外保溫系統(tǒng)材料》
優(yōu)點
導熱系數(shù)低；
質(zhì)輕，強度高；
防潮，不透汽；
吸水率低，憎水性好；
耐腐蝕，抗老化。
缺點
產(chǎn)品工藝不過關(guān)時，易引起二次應力釋放，導致尺寸穩(wěn)定性差；
透汽性差，妨礙建筑系統(tǒng)呼吸性；
熱塑型材料，燃燒時熔融滴落，易引燃其它物質(zhì)；
表面光滑，施工時需做界面劑處理。
相較于墻面，擠塑板更適合用于屋頂和地面。

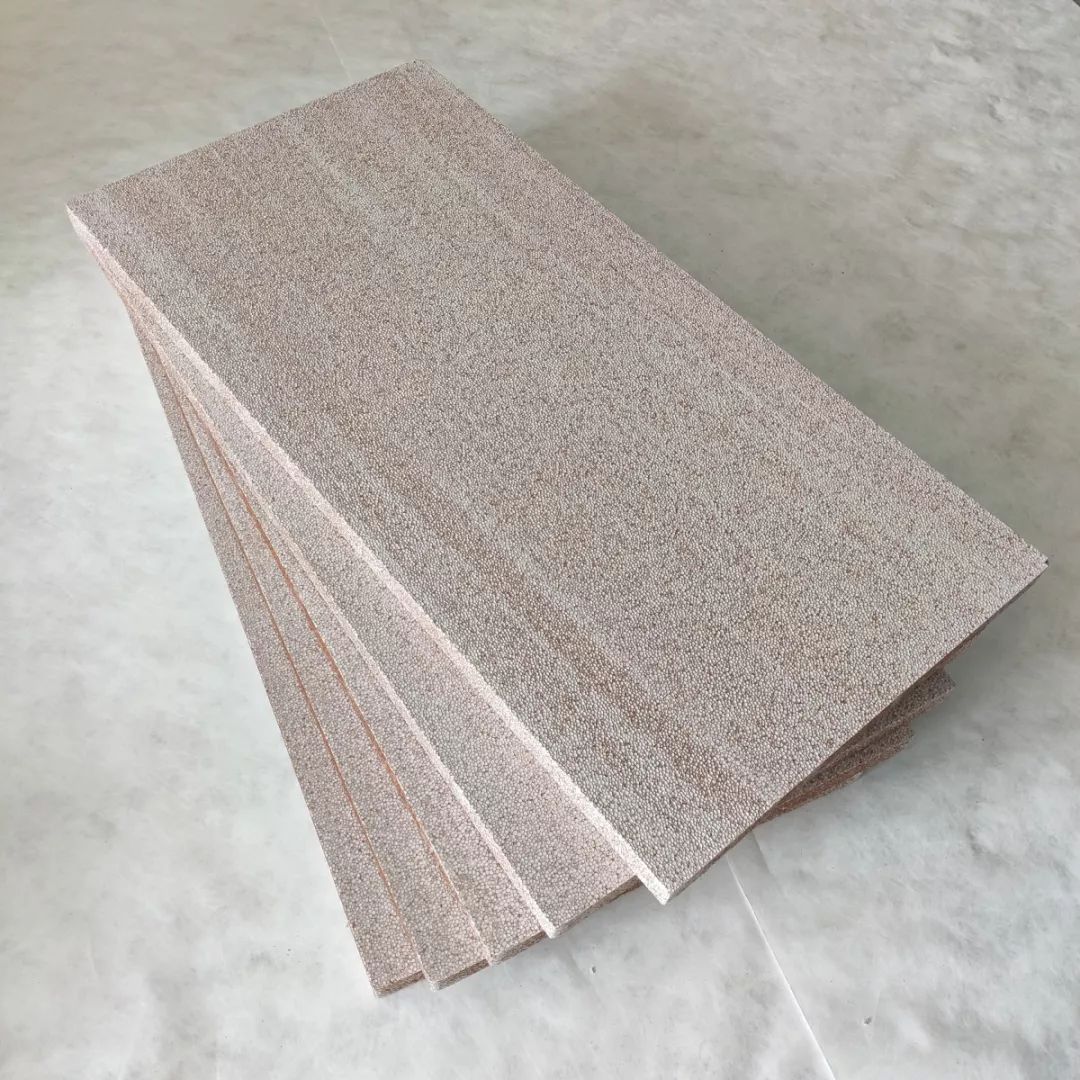

4、D型熱固復合聚苯板

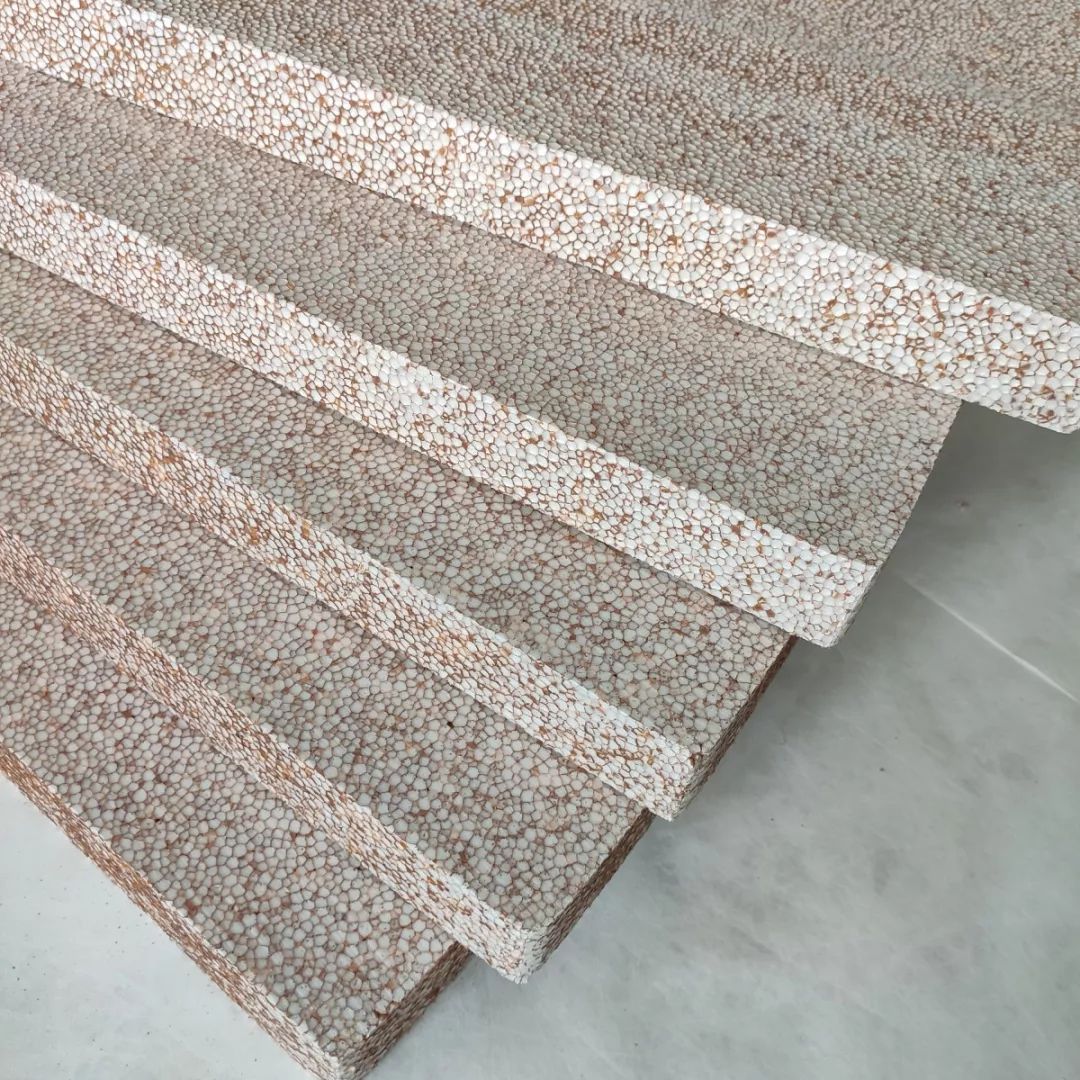

低密度（D型）熱固復合聚苯板，采用以聚苯乙烯泡沫顆粒有機材料為主要成分，無機材料為輔，添加處理劑，通過顆粒包覆處理加工制成，在受火狀態(tài)下具有一定的形狀保持能力且不產(chǎn)生熔融滴落物的特點。

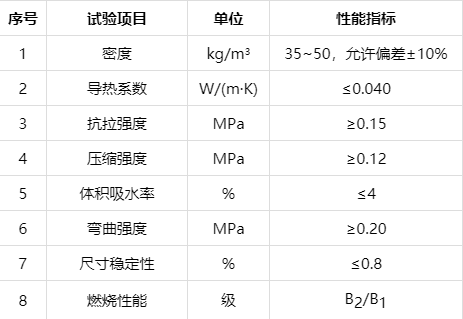

D型熱固復合聚苯板主要技術(shù)參數(shù)
執(zhí)行標準：JG/T 536-2017《熱固復合聚苯乙烯泡沫保溫板》
優(yōu)點
阻燃性能提升。
缺點
造價提升；
小廠產(chǎn)品易粉化脫落。
掃描關(guān)注
東方雨虹官方微信
隨時了解最新資訊
掃描閱讀
東方雨虹電子月刊
